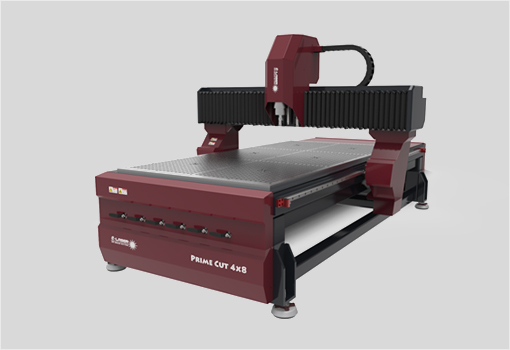

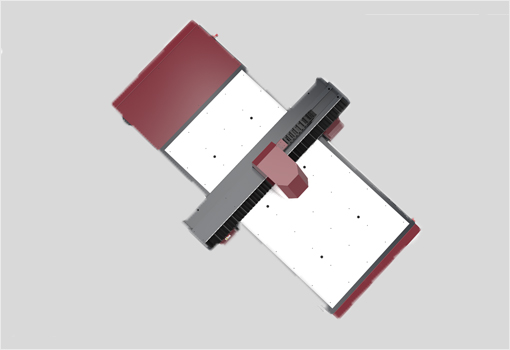

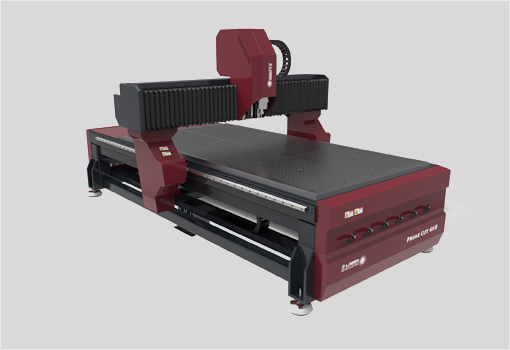

Prime Cut 48 CNC

Prime cut48은 1220x2440mm의 가공 면적을 가진 이레이저의 주력 대형 CNC 머신입니다.

당사 직접 설계를 통한 베드열처리공정 및 정밀 가공공정을 기본으로 하여 뛰어난 내구성을 지니고 있으며 알루미늄등 금속소재도 정밀/ 연속가공이 가능합니다. 가공소재에 따라 적합한 스핀들을 선택 가능하며
겐트리 구조를 적용하여 효율적인 작업 공간을 사용할 수 있게 하였습니다. 고성능의 Servo 모터를
기본으로 채택하고 국산 control 프로그램을 장착하여 작업안정성과 효율성을 극대화하였습니다.

사용자의 편의를 제공하기 위해서 수년간의 경험을 바탕으로 한 다양한 형태의 가공JIG를 제공하며,
장비설치후 최초 양산까지 안정적인 기술지원을 약속합니다.

이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.

견적 문의하기

Specification

  • 가공범위1220x2440x200mm(z)
  • 테이블형태진공 테이블
  • 사용 전압AC 380V 60Hz 삼상
  • 최대 회전수~ 50000rpm
  • 스핀들 용량3KW~12KW
  • 구동 형식다이렉트 고주파 스핀들
  • 콜렛ER25
  • 이송 모터Servo motor
  • 이송 속도Max 12m/min
  • 이송 장치볼스크류, LM가이드
  • 반복 정밀도0.005mm
  • 이송 정밀도0.01mm
  • 컨트롤러국산 컨트롤러

Function

  • 고강성 프레임 구조고강성 프레임 구조로 장비의 안정성을 강화
  • 젠트리 타입 구조겐트리 타입 구조로 편리한 작업 환경 구축
  • T-slot 배드 적용편리하고 다양한 클램핑 환경 제공
  • 고정밀 볼스크류 적용고정밀 볼스크류를 적용하여 보다 정밀한 가공 품질 실현
  • 고출력 스핀들 적용고주파 인버터방식으로 수만 RPM의 고속 회전 가능
  • 자동 공구 높이 센서앤드밀 장착후 재료와 공구간의 높이를 자동으로 측정
  • 국산 컨트롤러 적용절대원점, 블록스킵, 선행제어 등 다양한 컨트롤 가능
  • Customizing 가능다양한 지그, 특수스핀들 적용 등 주문 개발 가능
  • 1년간 Warranty 제공당사의 표준 품질 보증 기간 입니다.

동영상

장비의 특징

  • 고강성 프레임 구조 설계

    열처리한 고강성 프레임 구조로
    환경 변화에 영향없이 안정적으로
    가공할 수 있는 구조로 설계 하였습니다.

  • 고정밀 Servo Motor 적용

    고품질의 정밀 모터를 사용하여
    정밀한 가공이 가능합니다

  • 고정밀 볼스크류 적용

    고정밀 볼스크류를 사용합니다.
    정밀하게 가공된 볼스크류는 리스 오차를
    최소화하고 과부하 변위오차를 최소화 합니다.

  • 국산 컨트롤러 적용

    국산 CNC 다축 컨트롤러를 적용하여
    컨트롤의 안정성과 한글화된 소프트웨어로
    작업의 편의성을 더하였습니다.

Option

  • 다양한 스핀들 적용 가능

    토크별, RPM별, 출력별로 작업의 특성에
    맞는 스핀들을 선택할 수 있습니다.

  • T-slot 또는 Vacuum bed 선택

    기본으로 T-slot베드를 적용하였으며
    옵션으로 진공클램핑 베드를 선택 할수
    있습니다.

  • Control system 선택 가능

    기본으로 국산 컨트롤러를 적용하였으며
    고객의 요구에 따라 지멘스, 화낙 등
    고성능의 컨트롤러를 적용할 수 있습니다.
    또한 범용으로 쓰이는 NC studio도 적용
    가능합니다.

  • Custom 제작 가능 (특수 기능)

    Machine Vision 등 특수한 목적에 따라
    고객이 요구하는 기능을 구현할 수 있도록
    장치 구성이 가능합니다.

재료 가공 샘플

  • 석재

  • 플라스틱

  • 금속

  • 목재 및 천연재료
