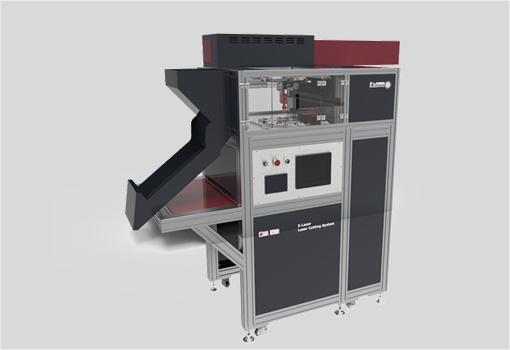

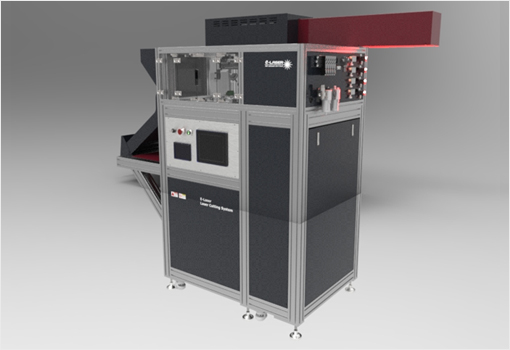

사출물 게이트 레이저 커팅 FA system
TV 확산렌즈 및 비구면 렌즈 정밀광공학 렌즈 사출가공시 게이트 커팅은 자동화 조립 및 광학렌즈의 품질에 큰 영항을 끼칩니다.
이레이저는 현재 게이트 길이 0.2mm ±0.05 mm 수준에서 열화상이나 분진 없는 커팅이 가능합니다.
또한 사출기 1대당 1대 대응은 물론 사출기 2대당 레이저커팅기 1대도 구현이 가능합니다.
특장점은 저렴한 DC타입 CO2 Laser를 적용함으로 년간 유지비가 매우 저렴한 것이 큰 장점이며 기타
유지보수 비용 또한 저렴합니다.
집진기가 기본 장착으로 분진 발생시 즉시 흡입하는 구조이며 기존 컨베어 등 물류 자동화 시스템과 연동도 가능합니다. 기타 비젼 검사 장비와 연동하면 획기적인 인건비 절감이 가능하며 PC를 통한 가공데이터 변경이 용이하여 가공제품 모델 변경시 하부 지그만 변경하면 추가 비용 없이 모델 변경이 가능합니다.
이레이저의 모든 제품은 사용자의 요구와 작업 환경에 따라 맞춤 제작이 가능합니다.Specification
- 가공 범위 300 x 300m (주문제작 가능)
- 커팅 오차 범위 0.2mm±0.05
- 분해도 0.025mm
- 반복정밀도 0.01mm
- CAM 프로그램 E-Laser Cut 8.0
- 레이저 10.6nm CO2 Laser (DC glass tube 150W급)
- 데이터 명령어 PLC프로그램, 내부 전용언어
- 전원공급 AC 380V 3P 60Hz
- 드라이브 시스템 Servo motor + Ball screw
- 1년간 Warranty 제공 당사의 표준 품질보증 기간입니다.
동영상
장비의 특징
-

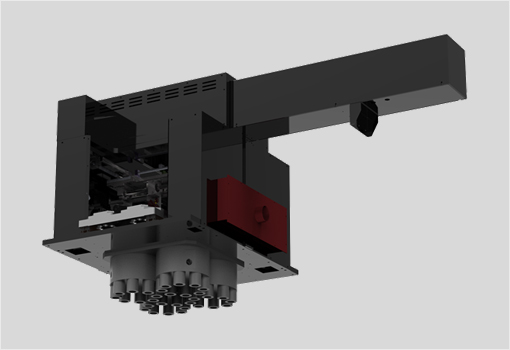

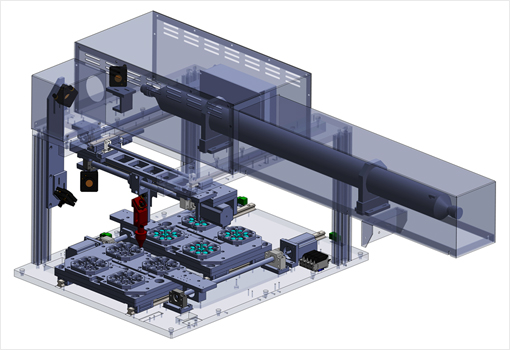

Twin 겐트리구조
커팅 오차 0.2mm±0.05수준의 매우 정밀한
커팅이 가능하며 기존 열커팅 대비 속도와
불량율 개선면에서 매우 뛰어납니다. -
2:1 (사출기: 장비) 제어
2:1 제어가 가능하여 보다 경제 적으로
자동화 라인을 구축할 수 있습니다. -
고정밀 볼스크류 적용
고정밀 볼스크류를 사용합니다.
정밀하게 가공된 볼스크류는 리스 오차를
최소화하고 과부하 변위오차를 최소화 합니다. -
AC Servo Motor 적용
고품질의 정밀 모터를 사용하여
정밀한 가공이 가능합니다
