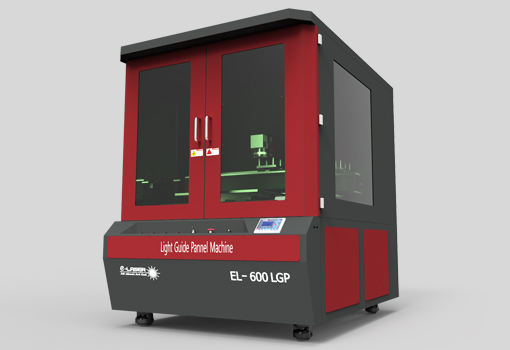

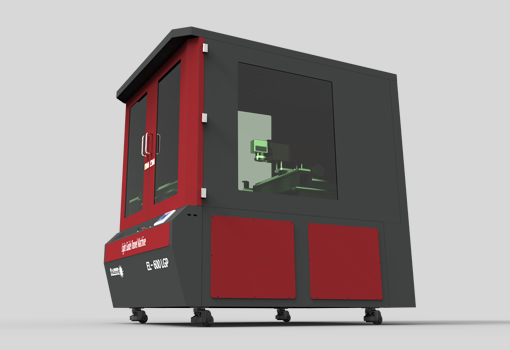

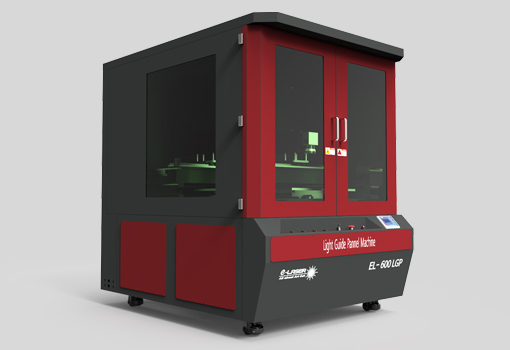

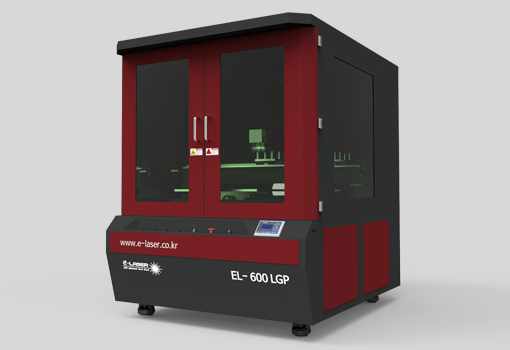

도광판 제작기 Custom Order Product
10.6nm 또는 9.3nm 의 CO2레이저와 기구부적으로 X,Y,Z Axis와 Scanner를 결합하여
LED 확산 도광판 패턴을 제작하는 장비입니다.
기존의 방식과는 다르게 매우 섬세하고 정교한 패턴 제작이 가능하여 점차 널리 쓰이는 추세입니다.
축과 Scanner를 결합하여 넓은 가공영역과 빠른 작업성을 모두 확보하였습니다.
Specification
- 가공 범위600 x 600mm (주문제작 가능)
- 최대 가공속도60000mm/min
- 분해도0.025mm
- 반복정밀도0.01mm
- CAM프로그램축장치 및 스케너 제어 통합 자체 개발 System controller
- 레이저CO2 Laser DC / RF, 10.6nm / 9.3nm
- 데이터입력방식USB인터페이스 직결, USB메모리
- 드라이브시스템servo+ballscrew+scanner
- 전원공급AC 380V 삼상
Function
- Full Cover 적용가공중 위험방지를 위한 Full cover적용
- 정밀모터고품질의 Servo motor 적용
- 정밀 스케너 적용고품질의 스케너 적용으로 가공품질 우수
- 전용 패턴프로그램도광판 패턴가공에 적합한 전용 프로그램 탑재
- 볼스크류 방식내구성 있는 볼스크류 적용으로 안정적 가공품질 실현
- Red beam패턴 표시가공 패턴을 레드빔으로 보여주는 편리한 기능
- 다양한 레이저 적용 가능CO2 Laser의 다양한 파장 선택 가능
- 1년간 Warranty 제공당사의 표준 품질 보증 기간 입니다.
- 운용 Nowhow 교육전문가가 고객에 맞는 맞춤 교육 실시
동영상
장비의 특징
-
정밀 Servo motor 적용
고품질의 정밀 모터를 사용하여
정밀한 가공이 가능합니다. -
정밀 스케너 적용
정밀한 갈바노미터가 적용된 스케너를
사용 빠르고 정확한 품질을 실현합니다. -
전용 패턴 프로그램
가공 크기에 따른 확산 패턴을 자동으로
계산하여 패턴을 구성하는 프로그램입니다. -
Full cover 적용
작업자의 안전과 작업 환경을 위하여
Full cover를 적용하였습니다.
